86無刷電機系列

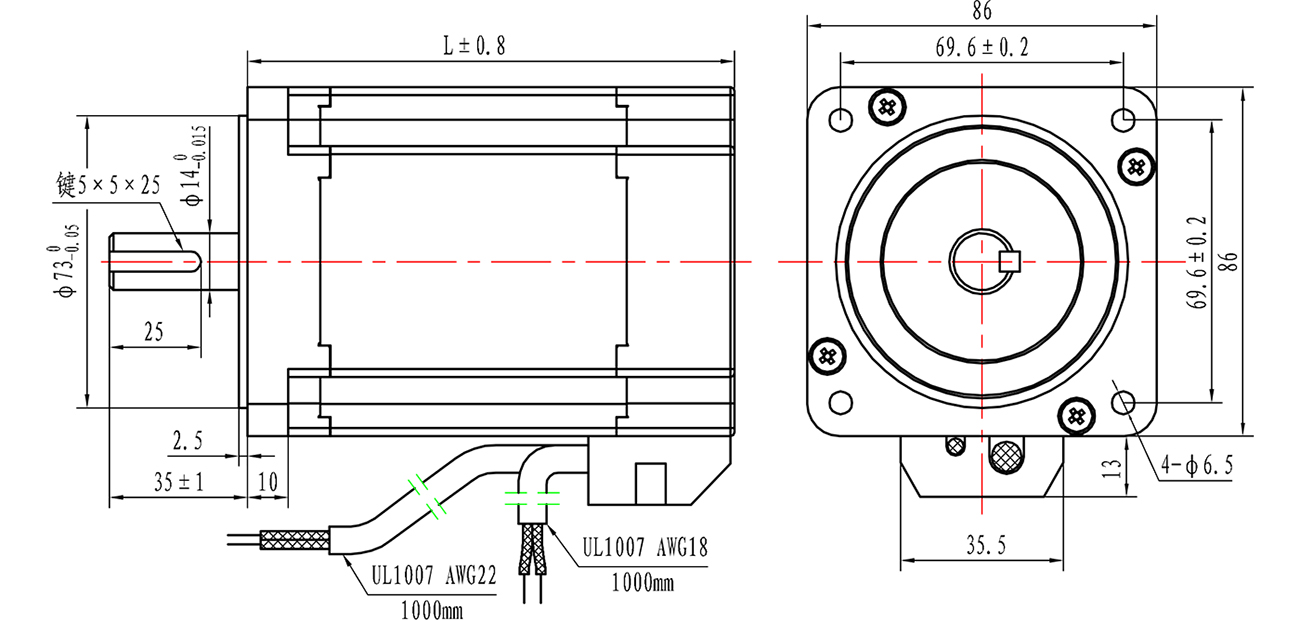

外形圖
產品特性
|
屬性 |

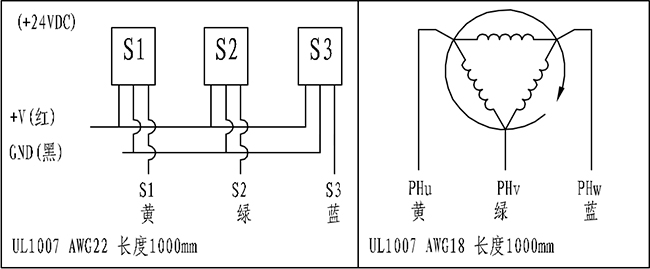

繞組連接方式 |
徑向跳動 |
軸向跳動 |
介電強度 |
絕緣電阻 |
絕緣等級 |
環境溫度 |
|
數據 |
三角形 |
0.02mm Max@500g |
0.08mm Max@500g |
AC 700V/s |
100MΩ Min |
B |
-20℃~+50℃(無結冰) |
性能參數
|
電機型號 |
電壓 |
極數 |
額定功率 |
額定轉矩 |
額定電流 |
額定轉速 |
峰值轉矩 |
峰值電流 |
轉矩常數 |
反電勢 |
機身以 |
|
86WS90P440-35 |
48V |
8 |
440W |
1.4N.m |
11A |
3000rpm |
4.2N.m |
33A |
0.12N.m/A |
9.6Vrms/Krpm |
90 |
|
86WS90P400-32 |
310V |
8 |
400W |
1.3N.m |
1.1A |
3000rpm |
3.2N.m |
3.3A |
0.12N.m/A |
57.5Vrms/Krpm |
90 |
|
86WS105P560-32 |
48V |
8 |
560W |
1.8N.m |
14.8A |
3000rpm |
5.4N.m |
42A |
0.13N.m/A |
11.8Vrms/Krpm |
105 |
|
80WS105P400-32 |
310V |
8 |
530W |
1.7N.m |
1.65A |
3000rpm |
5.1N.m |
5.1A |
0.13N.m/A |
62.9Vrms/Krpm |
105 |
注：1、電機默認為8極，如需要4極更多參數需咨詢我司；
2、 電機可以根據使用要求進行定制，如特殊的出軸，安裝尺寸，特殊要求的引出線、接插件等等；
3、電機可以選裝剎車、閉環反饋、減速箱等。
